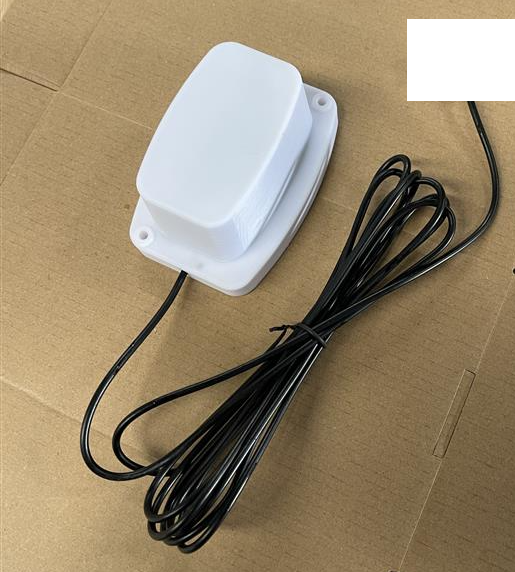

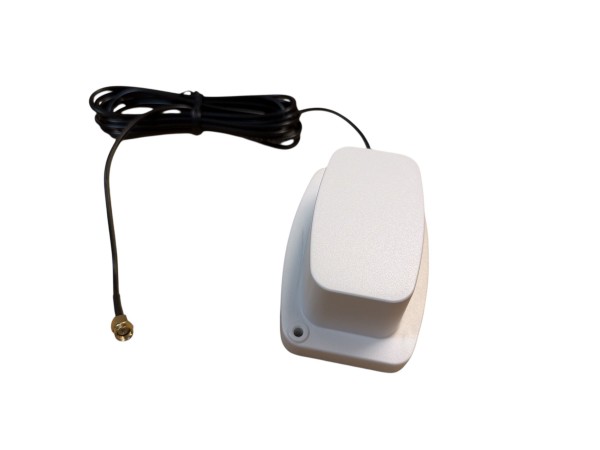

ALLNET GSM-Antenne 1.1~4.1dbi SISO Omni-Antenna Indoor 2,6m SMA-M Gerade ALL19104
- Bestand: 0
- Artikel-Nr.: 244065
- Hersteller: ALLNET
- Hersteller Artikel-Nr.: ALL19104
- EAN Nummer: 4038816145161
- Gewicht: 0.2kg
- Garantie: 12 Monate
- Fragen zum Artikel?
Downloads
Datenblatt DE
Datenblatt EN
Datenblatt ES
Datenblatt FR
EU RoHS und REACH Erklärung
ALLNET GSM Antenne 1.1~4.1dbi SISO Omni-Antenne Indoor 2.6m SMA-M Straight ALL19104
Highlights:
- Breitband-Multibandantenne für 5G / 4G / GSM / WiFi / ISM Anwendungen
- Hybrid Linear Polarisation Multi-Bänder 694-960MHz, 1450-2690MHz, 2690-3300MHz, 3300-6000MHz, für optimale Performance in Innenräumen
- Frequenzband: 694-960MHz, 1450-2690MHz, 2690-3300MHz, 3300-6000M Bänder
- Verstärkung: Nominal 1.1dbi ~4.1dbi
- Polarisation: Hybride lineare Polarisation
- Anschluss: 1x SMA-Stecker/Male
- Kabellänge: 1x 2,6m verlustarmes Kabel mit SMA-M Stecker
- Montage: Wandmontage / magnetische Befestigung & 3M doppelseitiges Klebeband
- Kompaktes, flaches Gehäusedesign für unauffällige Installation
- Abmessungen: 100x70x45mm
- ideal für IoT, M2M, Tracking, Navigation und Mobilfunk-Router
ALLNET GSM / 4G / 5G Indoor-Multibandantenne – 1.1–4.1 dBi, SISO Omni, 2,6 m Kabel, SMA-Stecker (ALL19104)
Die ALLNET ALL19104 ist eine kompakte und vielseitige Indoor-Multibandantenne für moderne Mobilfunk- und IoT-Anwendungen. Dank ihres breiten Frequenzspektrums von 694 bis 6000 MHz unterstützt sie zahlreiche Funkstandards wie 5G, 4G/LTE, GSM, UMTS sowie WiFi- und ISM-Anwendungen und eignet sich ideal zur Verbesserung der Mobilfunkverbindung in Gebäuden.
Die Antenne arbeitet mit hybrider linearer Polarisation und ermöglicht dadurch eine zuverlässige Signalübertragung auch in anspruchsvollen Indoor-Umgebungen. Mit einem Antennengewinn von bis zu 4,1 dBi sorgt sie für stabile Empfangs- und Sendeleistungen bei IoT-, M2M-, Tracking- oder Navigationsanwendungen.
Für eine flexible Installation verfügt die Antenne über ein 2,6 m langes verlustarmes Kabel mit SMA-Stecker. Die Montage kann wahlweise magnetisch, per Schraubmontage oder mit 3M-Klebepad erfolgen. Das flache und unauffällige Design ermöglicht eine dezente Integration in nahezu jede Umgebung.
Damit eignet sich die ALL19104 besonders für Router, Gateways, industrielle IoT-Geräte oder Mobilfunk-Terminals, bei denen eine zuverlässige Indoor-Signalversorgung erforderlich ist.
Features:
Flaches, ästhetisch ansprechendes Profil
2. Funkmuster, gemessen mit 2,6m verlustarmem Kabel
Horizontal
Vertikal
3.1 Gainlist, gemessen mit 2.6m Low Loss Kabel, auf 30cm * 30cm Metallplatte
3,2 Wirkungsgrad, gemessen mit 2,6m verlustarmem Kabel, auf 30cm * 30cm Metallplatte
4.1 Gainlist, gemessen mit 2.6m Low Loss Kabel, im freien Raum
4.2 Wirkungsgrad, gemessen mit 2,6m verlustarmem Kabel, im Freifeld
5,1 VSWR. Gemessen mit 2,6m verlustarmem Kabel
5.2 Rückflussdämpfung. Gemessen mit 2,6 m verlustarmem Kabel
Technische Daten:
Elektrische Spezifikation |
||||
|
Frequenz (MHz) |
694-960 |
1450-2690 |
2690-3300 |
3300-6000 |
|
Polarisation |
Dual Linear V&H |
|||
|
Peak Gain ( mit 2,6m Kabel ) |
1.1dBi |
3,5dBi |
4.1dBi |
2,3dBi |
|
VSWR |
<3.3 |
<2.2 |
<2.2 |
<2.0 |
|
Der durchschnittliche Wirkungsgrad ( mit 2,6m Kabel ) |
30% |
38% |
26% |
25% |
|
Nennimpedanz |
50 Ohm |
|||
|
Max. Leistung |
15 Watt |
|||
Mechanische Spezifikation |
||||
|
Montageart |
3M-doppelseitiges Klebeband, Schrauben oder Magnetisch |
| Steckverbinder | SMA-Stecker/Male gerade |
| Radom | ABS, Farbe: weiß/schwarz |
| Kabel | Verlustarmes Kabel, 2,6 Meter |
| Gewicht | Gewicht 126g ( mit 2,6m Kabel ) |
| Abmessungen | Länge:100mm; Breite: 70; Höhe:45mm |
| Materialkonformität | RoHS-konform |
| Betriebstemperatur | -30°C bis +70°C |
| Lagerungstemperatur | -40°C bis +85°C |
